医疗自动化制造设备展管件和挤压加工展品之可撕裂鞘

2022-07-29

鞘管,是大夫手中最常用的开路利器。一个扩张管,一个鞘管,在简单的配合中,完成血管通路的第一道门建立。后续的各类导管,器械则通过留在血管里的鞘管,被送到病变部位。

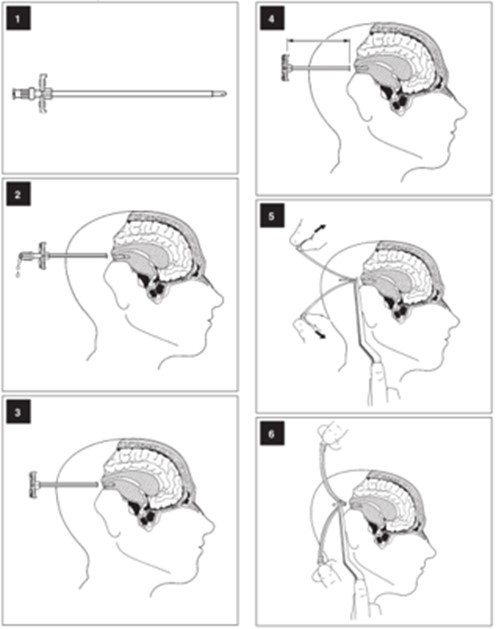

而在某些特殊器械的输送中,因为连带配件(如导线),导致鞘管无法离开,这个时候就需要鞘管可以从外部撕开,边退边撕,直到全部离开。这种鞘管就被称作:可撕裂鞘管。医疗自动化制造设备展Medtec China管件和挤压加工的头部企业们将悉数参展,包括ZEUS、Creganna Medical、Teleflex 、润工社、朗医、金子、宁波益创韦、介尔欣、深圳海医达、济南佳创、昆山博发、天津精医微导科技有限公司等, 他们每年提供最新的技术和服务。


传统的鞘管,有这么几个技术点:

01
鞘管的光滑

作为输送的第一道门,为了后续导管/器械的顺利快速推进,鞘管(内壁)的光滑性,也就是低摩擦系数,至关重要,这个层面“氟塑料”就成为不可多得的好材料,像PTFE,FEP等,而作为难加工的材料之一,氟塑料管材的外观等性能,对产品的使用影响极大。

02
尖端处理

医疗自动化制造设备展Medtec China提醒各位医械制造者这里的处理包括两部分,一个是鞘管的倒角处理,一个是扩张管的尖端成型,而这两个也将直接影响两者的穿刺配合度。而在次基础之上的可撕裂鞘,则又加重了相关的工艺处理,如:

01
压痕

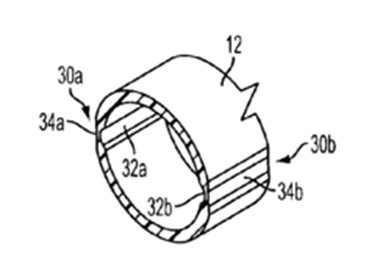

即在鞘管外提前压出撕裂的“痕迹线”,就是这么简单的一条预处理线,相关的工艺和工装,要求都很高,而处理的好坏将直接影响医生操作时的撕裂效果。


02
管座

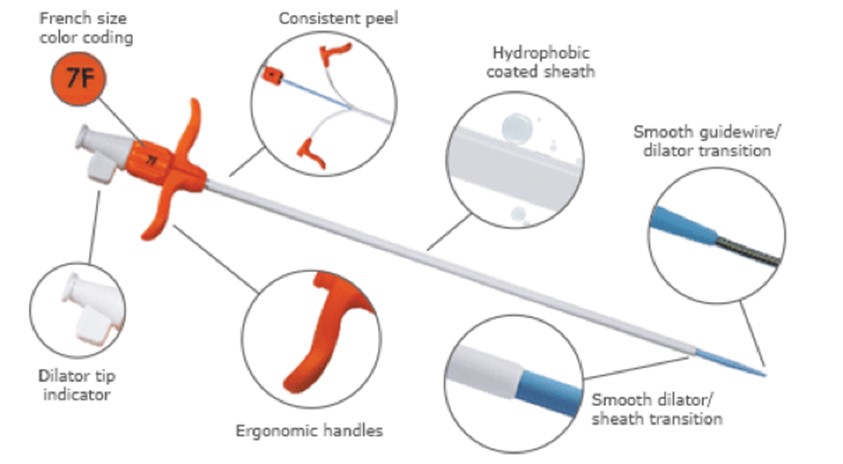

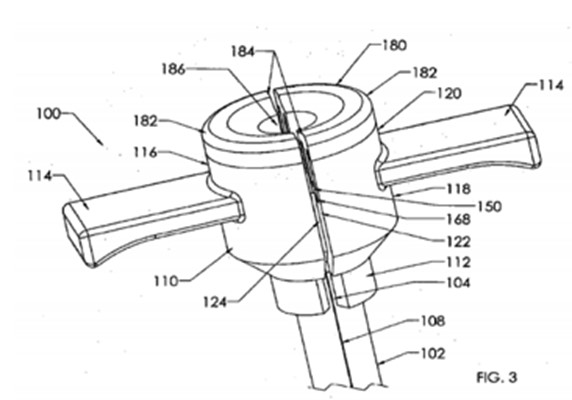

大夫是通过管座两边的翅膀(wings),开始撕裂的工作的,这意味着管座和鞘管(压痕)的组装将细微而精密,一者保持粘接的对称,一者和氟塑料间有足够的粘接强度。和压痕一样,也是一个慢工出细活的步骤。


当然,“可撕裂”的设计,还有其它各种用途和变形,但大体上,材料加工,管材处理,粘合等工艺,都是关键点。

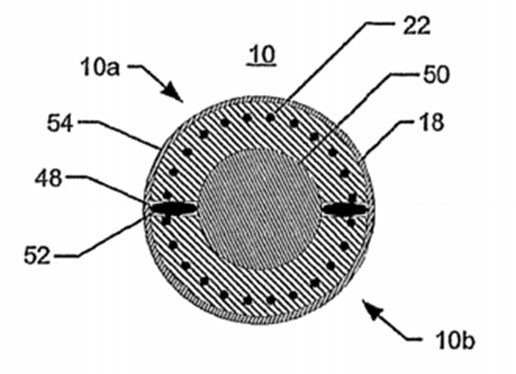

上面提到的可撕裂鞘,鞘管几乎都是纯塑料(单层)的设计,这也是为什么鞘管在设计时,要考虑它的扛折性和推送等力学性能,这些也恰好是医生使用时的痛点。也是借着这个痛点,在某些应用领域,推出了:“可撕裂加强鞘(三层)”。鞘管本身为多层结构,提升了抗折,支撑,推送等性能,和可撕裂结合在一起,成为一种创新。

医疗自动化制造设备展Medtec China技术论坛A:医疗器械诞生的助推器——创新医用材料/配件及精加工(一)议题覆盖医用塑料在医疗器械生产过程中的应用、汉高医疗行业创新解决方案、埃万特医疗级聚合物解决方案如何为您的体外诊断(IVD)应用增加价值、蔻兰多彩高性能材料解决方案在医疗行业的应用等。点击快速预登记。


可撕裂鞘,在众多的器械中,不算很闪亮,但使用量巨大,也是亿(元)级别的体量。同时,它的身上也完美的呈现了器械研发所涵盖的:材料,工艺,精密组装等,可以说是“一鞘显山水了”。


来源:CCI心血管医生创新俱乐部
