2022年医疗设备展分析CT的核心部件-球管:不仅仅是百亿规模

2022-09-05

球管又称X线管或管球,其作用是产生X射线,是X线发生装置的核心部件。CT球管不仅是CT设备中产生X射线的关键部件,是CT设备的信号源载体,还是CT设备的“高值耗材”。X射线的产生原理从未发生过变化,工艺、材料、模式上的创新是CT球管的灵魂所在。截至2021年底,全国CT保有量已达47600台。庞大数字的背后,意味着两件事:

2022年医疗设备展Medtec China了解到,从社会效益角度,我国CT人均保有量已达34台/百万人,和德国一样,超过中等发达国家水平,这一定程度上提高了医院综合诊疗水平,惠及患者。

从经济效益角度,约一半CT每年都要更换球管,考虑到原厂球管高昂的更换成本,于是CT行业又衍生出一个“小而美”的百亿市场:替代球管。有趣的是,这个细分赛道已经存在超过30年,因为这是医院的确需要的。

1
替代球管是刚需

球管,CT技术中的顶级工艺,一直是最难征服的。因其更换频率高,单价惊人,也戏称其为“高值耗材”。

作为一个更注重工艺的产品,不同品牌不同技术的球管寿命也差别较大。为实现球管更长寿命、更快的阳极散热效率,球管技术经历了从固定阳极到旋转阳极,从玻璃管芯到金属管芯,从纯金属靶到金属石墨复合靶,从机械滚珠轴承到液态金属轴承。因技术壁垒极高,全球能生产CT球管的企业寥寥无几,包括GE、飞利浦、西门子、佳能等整机厂商,自主控制CT球管的研发和生产;万睿视 (Varex)、飞利浦当立(Dunlee)、科罗诺司(Chronos Imaging)等老牌CT球管独立制造商厂,向不具备球管研制生产能力的CT厂家提供配套球管产品。此外,我国也有昆山医源、电科睿视、麦默真空、珠海瑞能等CT球管企业。无论从整机研发,还是医院使用角度,均是将CT球管分为原厂和替代两类。

制作球管的医用金属以及医用橡塑材料的头部企业们悉数参加2022年医疗设备展Medtec China:韦恩堡、庄信万丰贵金属、田中贵金属(上海)、ELGILOY特种金属、三铃制线、江阴佩尔、麦迪斯、美国奥博锐、古河科技、沈阳中核舰航、路博润、NuSil、迈图、科思创、艾曼斯、塞拉尼斯、索尔维、龙海化工、江苏君华等。点击快速预登记。

01
何为原厂球管?

所谓原厂球管,指的是CT出厂时标配的球管,也包括两种:1)拥有强大球管制造能力的GPSC均有自己的球管;2)除GPSC外的其他CT厂商,由于不具备球管制造能力,会向上述国外球管厂商订购或者定制(OEM)所需球管。不管哪种形式,CT出厂时配置的那个型号球管,我们统一称之为原厂球管。

根据医院实际使用调查,目前原厂球管存在着明显的口碑褒贬不一的情况:1)优秀的,如飞利浦MRC系列球管,寿命惊人,单支寿命100万秒+非常普遍,尽管价格贵,医院也非常乐意购买;2)差强人意的,如部分CT厂商的球管,整体表现比较堪忧,有的则每6-10个月更换1支,有的甚至每年更换3、4支;那些差强人意的CT球管,不仅寿命短,价格还高,于是医院萌生了寻找替代球管的念头。

02
何为替代球管?

所谓替代球管,专门面向某些品牌型号CT开发的兼容球管,类似手机原装电池和兼容电池的区别。由于DR球管技术门槛较低,已发展比较成熟,替代球管非常普遍。在CT领域,早期较少,但近年来越来越多。

比如,万睿视MCS-6074(6.3MHU)和科罗诺司 AU200(6.3MHU)球管可替换 GE Performix Ultra球管,适配在GE BrightSpeed、LightSpeed、Optima和Discovery系列CT和SPECT。目前,替代球管主要有两个方向:相当的价格、更高的寿命。

2022年医疗设备展Medtec China同期会议“第六届医疗器械设计论坛”特邀业内权威嘉宾,与医疗器械制造商和设计公司一同分享最前沿的产品设计理念与方式,为您提供最值得借鉴的经验与案例。议题包含医疗器械研发流程介绍、研发中的设计思维:衔接用户洞察和产品创新、高端仪器装备的研发中需要怎样的设计等。

即,替代球管和原厂球管的价格相差无几,但在相当的使用条件下,其寿命比原厂球管更长,此类情况主要发生在16排档CT上。比如,科罗诺司的3.5MHU球管DA165,尽管其保用20万秒,但实际使用寿命往往在30万秒以上,表现非常不错。

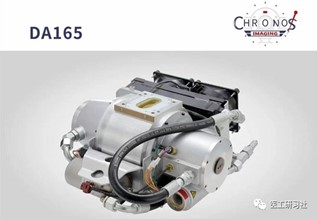

科罗诺司的3.5MHU球管DA165(来自官微)
相当的寿命,更低的价格

即,在相当的使用条件下,替代球管和原厂球管的使用寿命相差无几,但价格只是原厂球管的2/3,甚至一半,此类情况主要发生在大16排—64排档CT上。比如,飞利浦当立DA200(6.3MHU)球管适配GE Optima系列,二者寿命相当,但其价格仅为原厂球管的一半。

由于众所周知的原因,替换球管多应用在GE CT上,少部分适用于西门子、飞利浦、佳能及国产CT品牌。

来源:医工研习社
