ASH Quantum全新视频测量系统

2020-05-14

Ash科技推出了一款全新的视觉测量系统。Quantum是一款无需连接电脑,完全集成,操作简易,可靠且高效的2D视觉测量系统。先进的数字图像处理技术和前所未有的多视场范围,消除了人为因素带来的误差,提高了不同操作员测量结果的一致性。

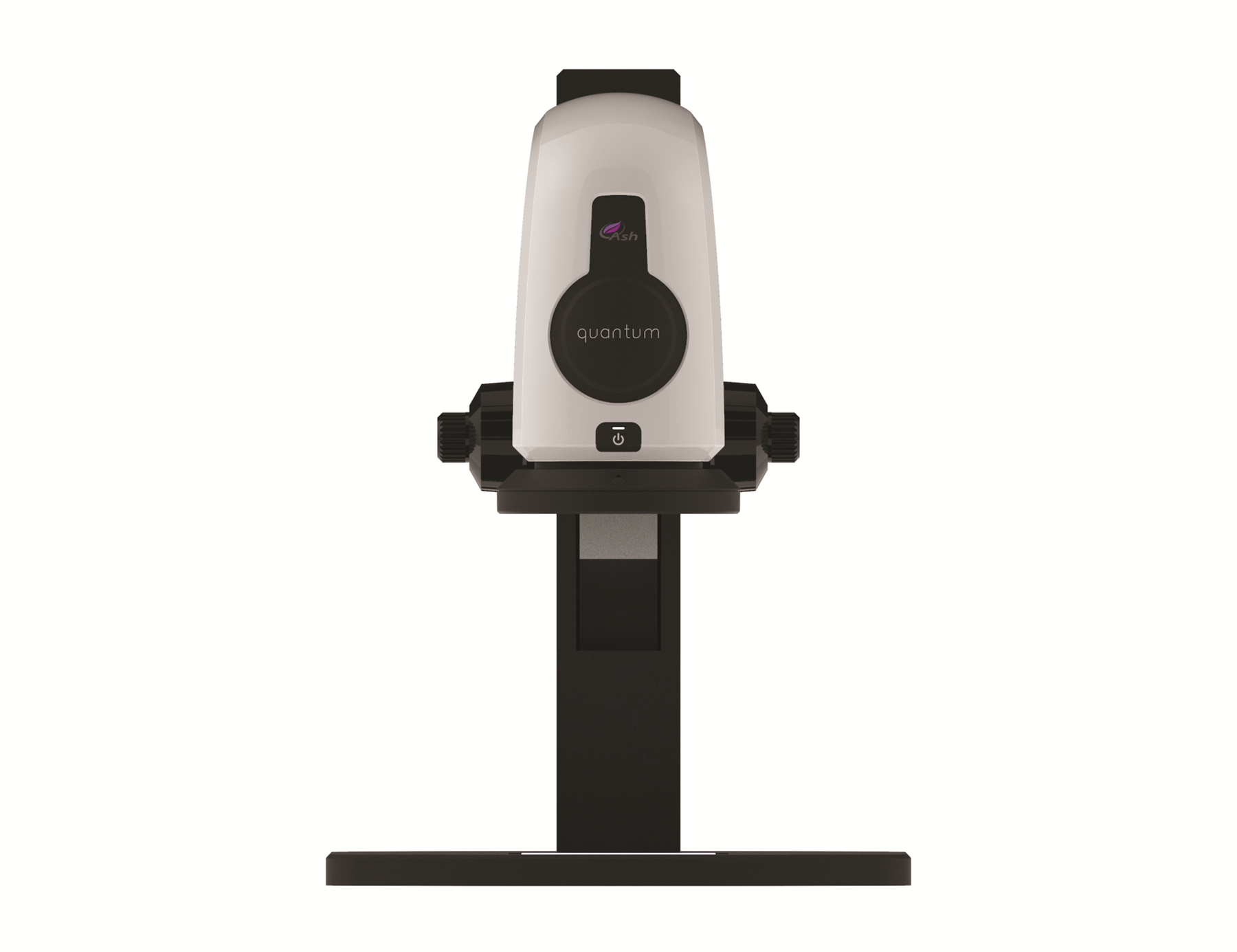

产品展示:



技术亮点:

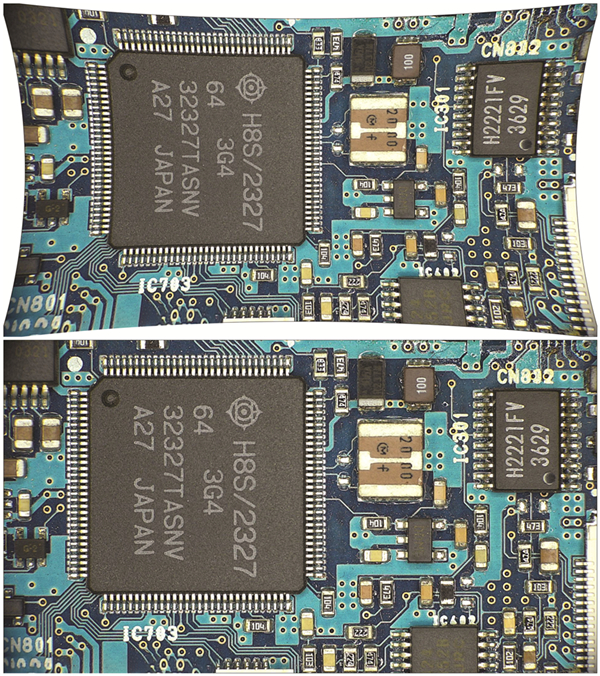

RTLDC 实时透镜畸变校正(专利)

失真是所有镜头都存在的问题。除了光学修正,ASH增加科技一个数码解决方案。Quantum使用专利的算法纠正实时图像失真的问题。从而保证了完整视觉区域的测量准确性。



AshCal™各缩放变化之自动校准(专利)

各放大倍数水平是由工厂校准,节省了每次变焦后重新校准的时间。

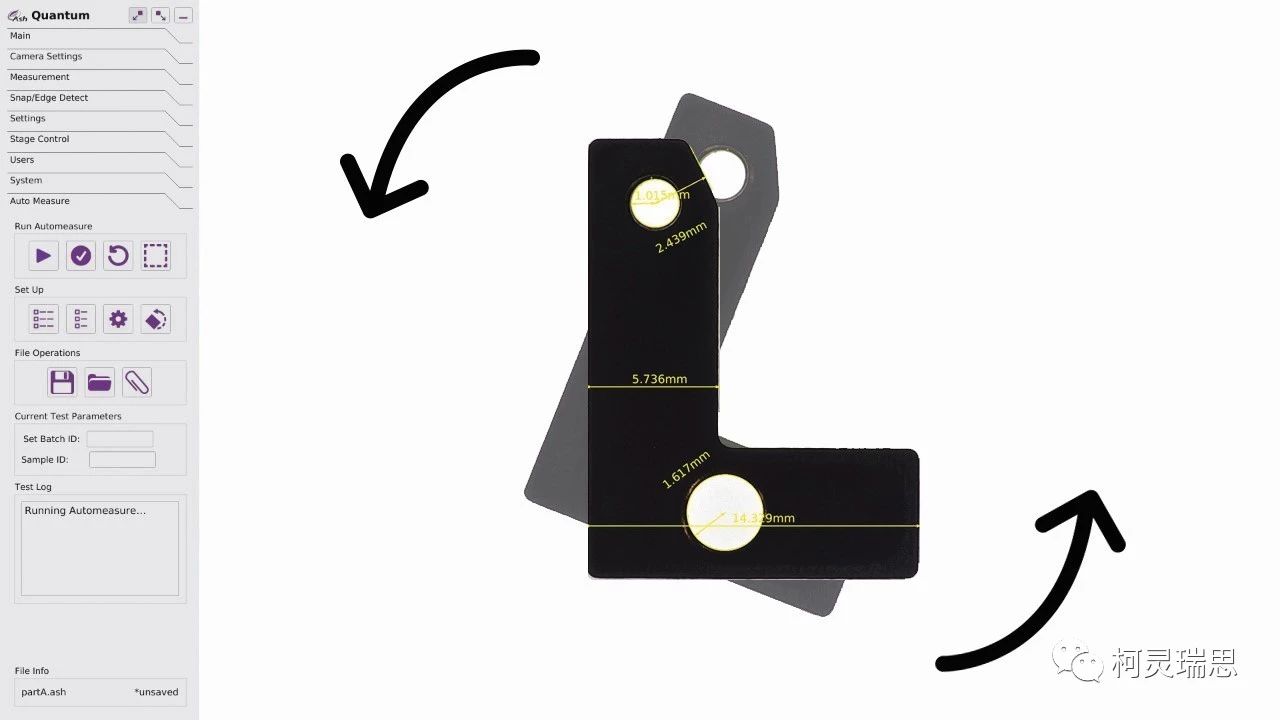

自动对位

自动识别零件位置和重新定位,不需要夹具来定位零件,零件的位置被自动识别并重新定位到它的编程测量位置。



快速测量&数据共享

方便存储及设置测量数据;

同步自动化测量以加快检查时间;

测量报告可以显示偏差值;

NFS自动传输连接到网络。



多视场系统

RTLDC™意味着无需更换镜头即可实现多视觉图域。Quantum使用数码校正实时图像。



 技术规格

光学镜头

配备5X镜头,4倍光学变焦

视场范围

245.5mm x 138.0 mm @ L1放大;

79.0mm x 44.5mm      @ L2放大;

10.6mm x 6.0mm        @ L3放大;

4.03mm x 2.27mm      @ L4放大;

光源

四段可调光LED环形光源;
照明角度、光强可调;

电源

24W

尺寸

216(H) x 165(W) x   170(D) mm

重量

1.75 kg

温度

储存:   -10°C to +60°C
使用:   +5°C  to +40°C

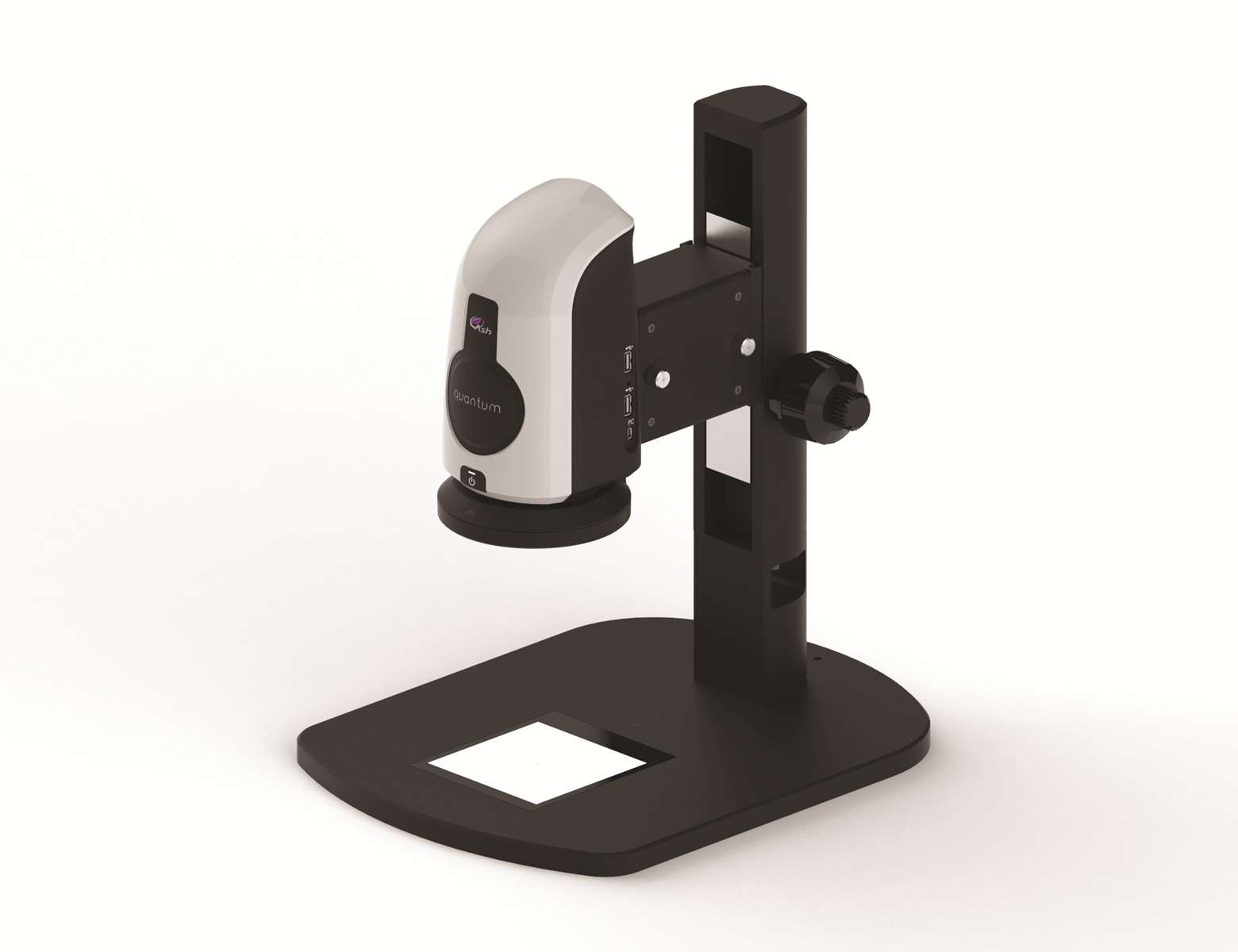

 Quantum多维展示↓
