2024医疗器械展览会Medtec详解塑料的连接技术

2024-07-10

塑料因其具有质轻、耐冲击性好、具有较好的透明性、绝缘性好、成型性好、着色性好、加工成本低等诸多优点被广泛应用于日化包装、医疗器械、汽车及日用产品中。2024医疗器械展览会Medtec将利用本文对这些塑料连接技术做一个简单的介绍。内容供各位从事产品结构设计的朋友们参考:

01 胶黏剂连接

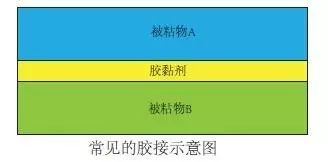

胶黏剂连接是指同质或异质物体表面用胶黏剂连接在一起的技术,其中胶黏剂是指通过界面的黏附和内聚等作用,能使两种或两种以上的制件或材料连接在一起的天然的或合成的、有机的或无机的一类物质,统称为胶黏剂,又叫黏合剂,习惯上简称为胶。简而言之,胶黏剂就是通过黏合作用,能使被黏物结合在一起的物质。

图片来源于百度图片

02 溶剂连接

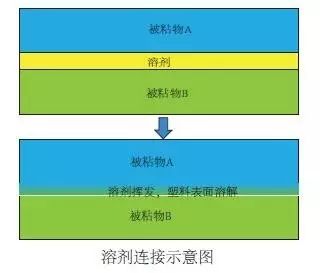

是指溶剂溶解塑料表面使塑料表面间材料混合,当溶剂挥发后,就形成了接头。

图片来源于百度图片

针对新兴的设备,如何选用适当的处理技术,创新的解决方案又带来了哪些便利,新型的粘合剂又是如何提升医疗器械质量的,2024医疗器械展览会Medtec推出技术论坛D:医疗粘接与焊接先进技术研讨会本次会议将对这些问题展开讨论,解决企业对于生产原理、工艺参数、方法等方面的困惑。点击此处报名预登记>>>

03 紧固件连接

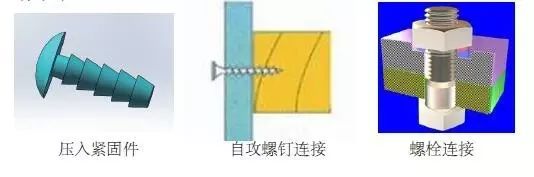

紧固件连接是指应用紧固件来连接塑料件,其中有压入紧固件、自攻螺钉和螺栓连接等。通常所指的压入紧固件是通过其杆上的某种凸起与塑料空形成干涉配合而连接塑料件的。自攻螺钉是利用自攻的螺纹连接而不用再攻制螺纹孔。

图片来源于百度图片

04 铰链连接

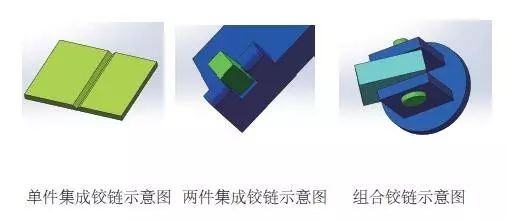

塑料铰链可分为单件集成铰链、两件集成铰链和多件组合铰链三种类型。其中单件集成铰链是两个部件作为一个整体通过模塑成型得以实现,而不需要其他的附加部件。两件集成铰链先通过模塑成型的方式分别加工两个单独的塑料件,最后通过组装连接。多件组合铰链除加工两个单独的塑料件,还需要使用附加的零件,比如杆或金属等铰链部件。它的优点是可重复开合、集成铰链通常设计在箱内或者靠近内部因而减小了零件的外形尺寸;缺点是模塑成型的模具精度要求高且模具一般较为复杂、需要丰富的开发经验进行活动铰链的合理设计。

图片来源于百度图片

05 嵌件模塑成型

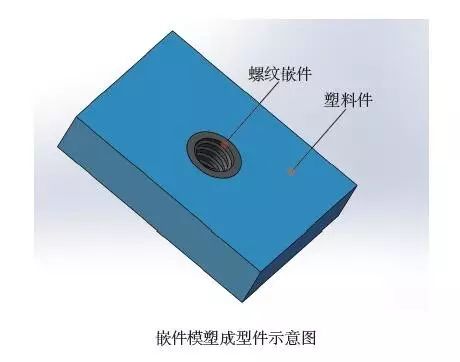

嵌件成型指在注塑件模具内装入预先准备的异材质嵌件后注入树脂,熔融的材料与嵌件接合固化,制成一体化产品的成型工法。其中螺纹嵌件是在塑料件中产生螺纹的主要途径,这种方式能提供较自攻螺纹更好的连接强度。嵌件品不尽限于金属,也有布、纸、电线、塑料、玻璃、木材、线圏类、电气零件等多种。嵌件成型利用了树脂的绝缘性和金属的导电性的组合,制成的成型品能满足电气产品的基本机能。模内镶件注塑成型装饰技术即IMD(In-Mold Decoration),IMD是目前国际风行的表面装饰技术。主要用于家电产品的装饰及功能控制面板、汽车仪表盘、空调面板、手机外壳/镜片、洗衣机、冰箱等应用非常广泛。IMD就是将已印刷成型好的装饰片材放入注塑模内,然后将树胶注射在成型片材的背面,使树脂与片材接合成一体固化成型的技术。

图片来源于百度图片

嵌件模塑成型的主要优点在于:树脂的易成型性、弯曲性与金属的刚性、強度及耐热性的相互组合补充可结实地制成复杂精巧的金属塑料一体化产品。

06 多零件模塑成型

多零件模塑成型也称作双色注塑,是指将两种不同色泽的塑料注入同一模具的成型方法。它能使塑件出现两种不同的颜色,并能使塑件呈现有规则的图案或无规则的云纹状花色,以提高塑件的实用性和美观性。

图片来源于百度图片

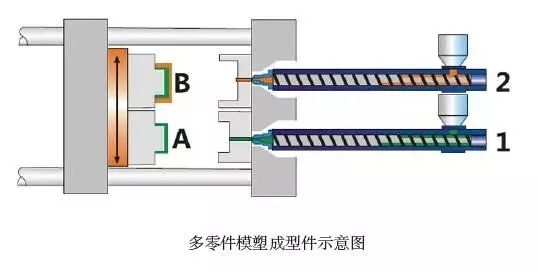

下图所示为双色注塑成型原理。它有两个料筒,每个料筒的结构和使用均与普通注塑成型料筒相同。每个料筒都有各自的通道与喷嘴相通,在喷嘴通路中还装有启闭阀。成型时,熔料在料筒中被塑化好后,由启闭阀控制熔料进入喷嘴的先后顺序和排出料的比例,然后由喷嘴处注射入模腔。便可得到各种混色效果不同的塑料制品。

07 模塑螺纹成型

模塑螺纹连接是指通过注塑模具的设计直接将螺纹在塑料零件上成型,进而实现与其它带有同样牙型、公称直径等参数的螺纹连接。

图片来源于百度图片

塑胶制品上的螺纹分为外螺纹与内螺纹两种,外螺纹通常采用滑块来脱模,内螺纹则采用绞牙方式脱模。其中外螺纹结构比较简单,制品成型后在塑胶制品上会留下分型线痕迹,若分型线痕迹明显会影响产品外观和螺纹的配合。其原理是靠斜导柱作用滑开,然后顶针顶出产品。内螺纹模具又可分为:

1、强制脱螺纹结构(非旋转式)。

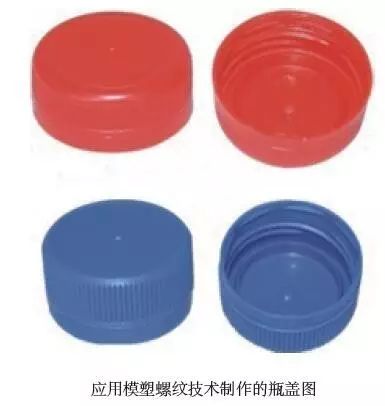

2、非强制脱螺纹(旋转式)。当前模塑螺纹主要是用在瓶盖的制作方面。

08 攻丝螺纹连接

塑料攻丝螺纹连接是指先在塑料件上钻孔再攻丝以形成螺纹,进而利用该螺纹与其他零件进行连接,该方式和在金属上类似。

它的优点在于:该工艺对塑料零件的形状没有任何要求,并通过精密机械工具可以获得定位精确的孔。

09 压力配合

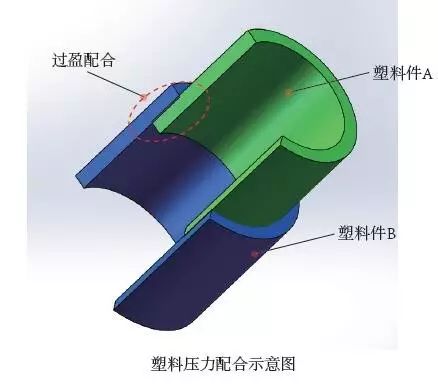

压力配合也称作受力配合、干涉配合及收缩配合,将装配关系属于过盈配合的轴与孔在一定压力的作用下装配在一起,也可以采用对孔加热以扩大孔或者对轴进行冷却以缩小轴的尺寸来进行两个部件间的装配,装配后两件恢复至同温时而产生过盈配合。它利用被连接塑料件的孔与轴的弹性变形,装配后能传递一定的扭矩或轴向力。

图片来源于百度图片

10 卡扣连接

卡扣是用于一个零件与另一零件的嵌入连接或整体闭锁的机构,通常用于塑料件的联接,其材料通常由具有一定柔韧性的塑料材料构成。卡扣连接最大的特点是安装拆卸方便,可以做到免工具拆卸。

图片来源于百度图片

2024医疗器械展览会Medtec认为一般来说,卡扣由定位件、紧固件组成。定位件作用是在安装时,引导卡扣顺利、正确、快速的到达安装位置。而紧固件作用是将卡扣锁紧与基体上,并保证使用过程中不脱落。根据使用场合和要求的不同,紧固件又分可拆卸紧固件和不可拆卸紧固件。可拆卸紧固件通常被设计成当施加一定的分离力后,卡扣会脱开,两个连接件分离。这种卡扣,常用于连接两个需要经常拆开的零件。不可拆卸紧固件需要人为将紧固件偏斜,方能将两零件拆开,多用于使用过程中不拆开零件的连接固定。

文章来源:结构设计专辑
